轉鼓式精密過濾器
8 條記錄 1/1 頁
設備原理
轉鼓式精密過濾器由設備結構模塊、過濾模塊、驅動係統、反衝洗係統、自控係統組成。
汙水進入設備後，自控係統啟動驅動係統帶動轉鼓轉動，並同時啟動反衝洗係統。在重力作用下汙水由轉鼓內向轉鼓外流出，水中的懸浮物被濾網截留在轉鼓內。轉鼓緩慢轉動，反衝洗水泵抽取濾後水對濾網進行反衝洗。衝洗下來的汙物落入轉鼓內部的收集槽中，通過排汙管排到設備外。
汙水進入設備時，驅動係統與反衝洗係統無間歇連續運行。
設備組成
轉鼓式精密過濾器由設備結構模塊、過濾模塊、驅動係統、反衝洗係統、自控係統組成。
汙水進入設備後，自控係統啟動驅動係統帶動轉鼓轉動，並同時啟動反衝洗係統。在重力作用下汙水由轉鼓內向轉鼓外流出，水中的懸浮物被濾網截留在轉鼓內。轉鼓緩慢轉動，反衝洗水泵抽取濾後水對濾網進行反衝洗。衝洗下來的汙物落入轉鼓內部的收集槽中，通過排汙管排到設備外。
汙水進入設備時，驅動係統與反衝洗係統無間歇連續運行。
設備組成

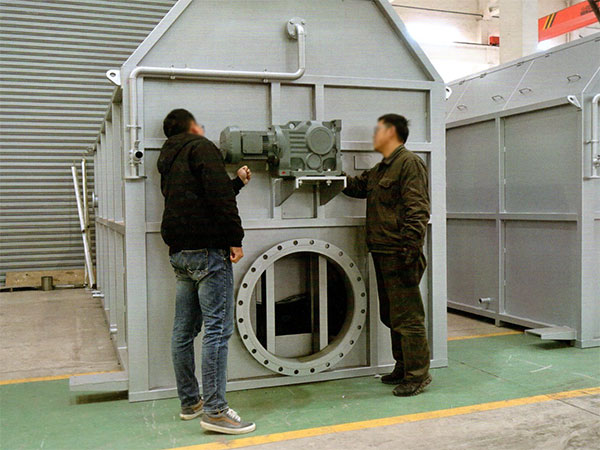

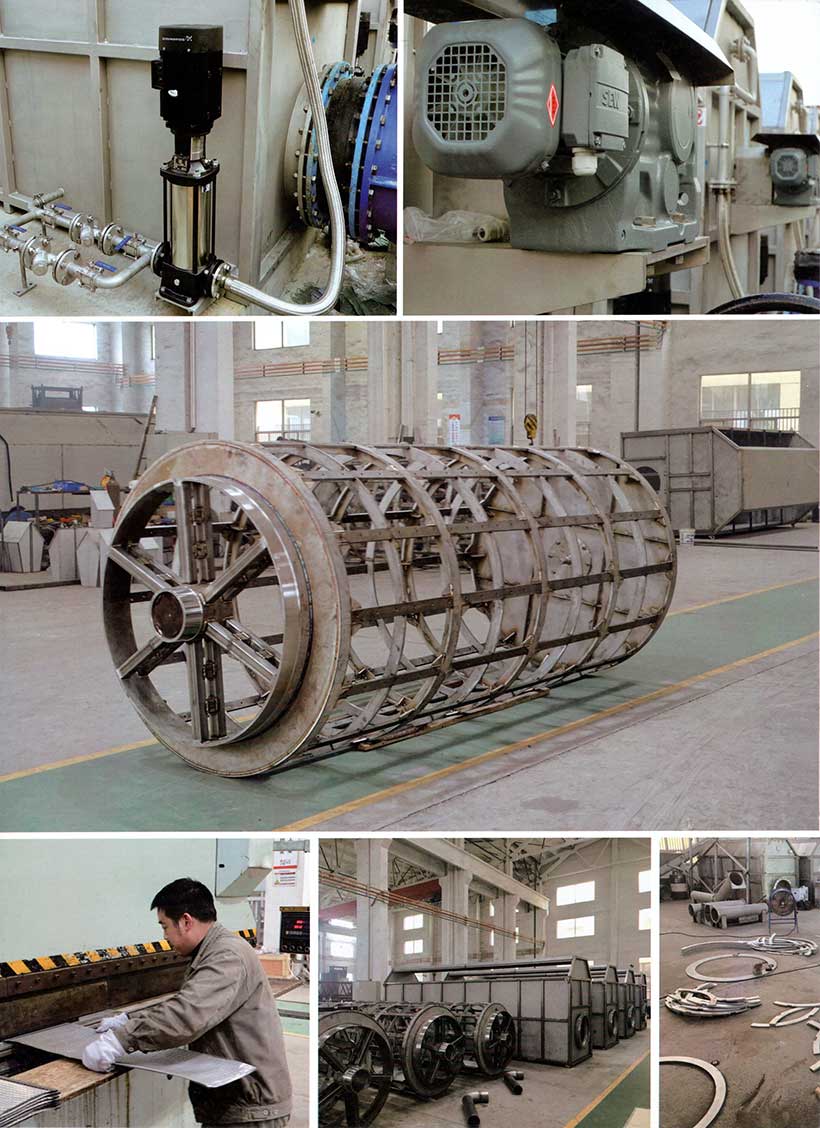

① 設備結構模塊

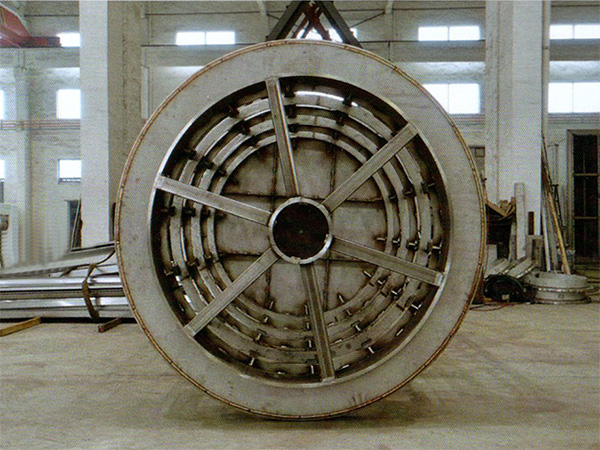

設備結構模塊為設備機體與轉鼓構成，由304L不鏽鋼製造（可選316L）。 |

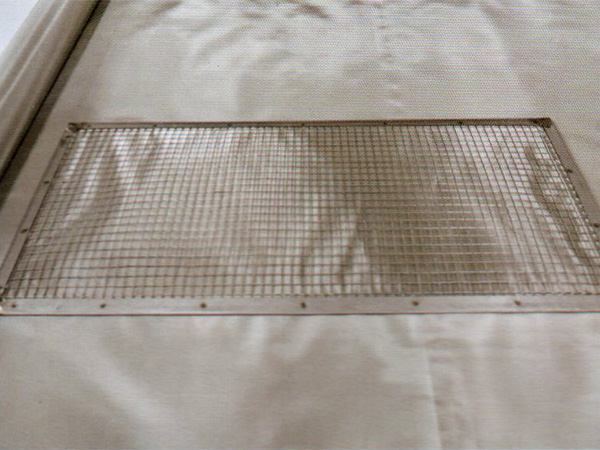

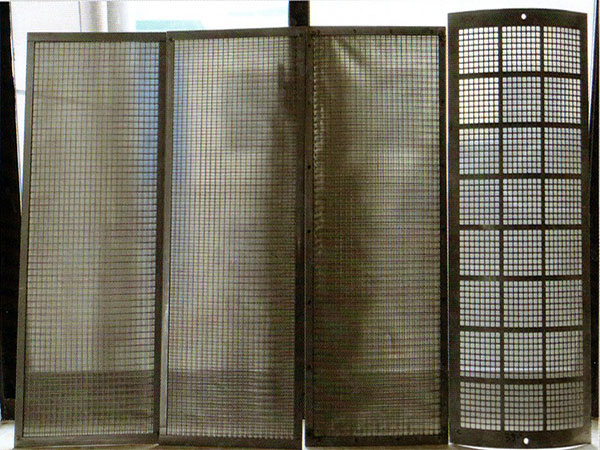

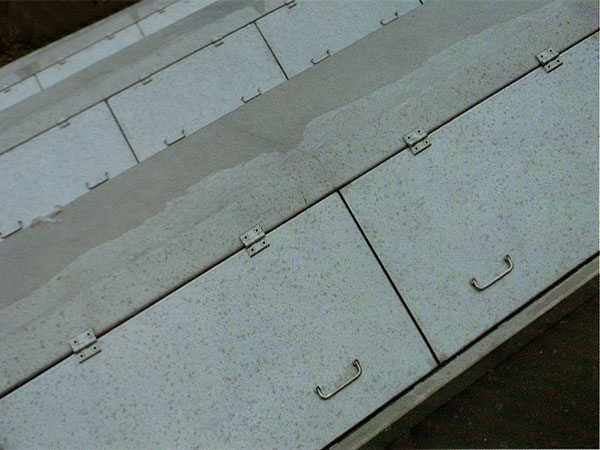

② 過濾模塊
過濾模塊由若幹塊獨立可拆卸的濾網組成，濾網由微米級別直徑的316L不鏽鋼絲經過特殊工藝製成（根據進水水質選用不同精度濾網，同時提供進口與國產濾網）。 |
|

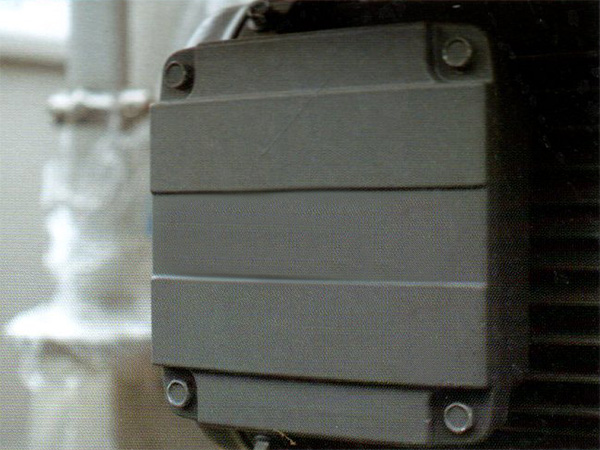

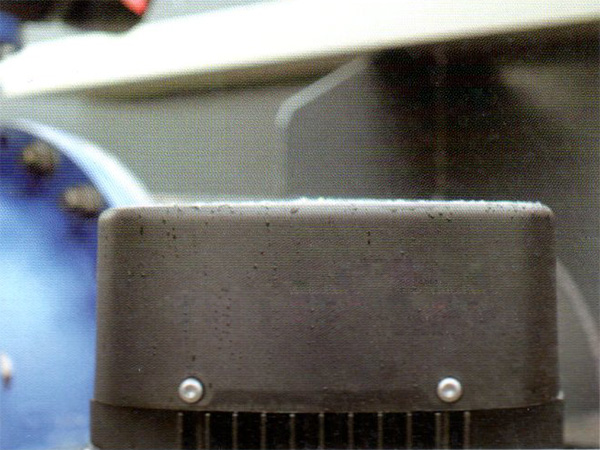

③ 驅動係統
驅動係統由減速電機、傳動軸、中心軸承等組成。 |

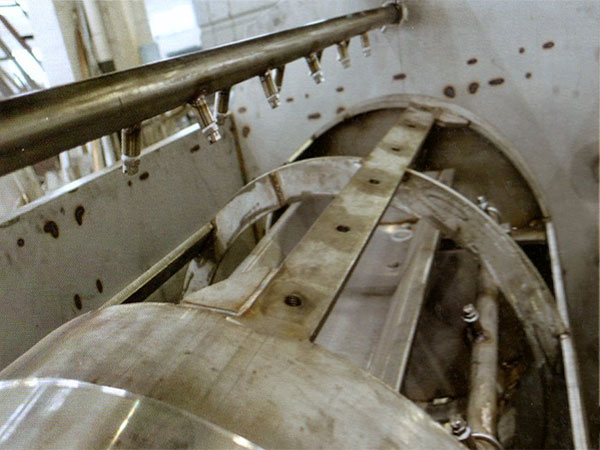

④ 反衝洗係統
反衝洗係統包括反衝洗水泵、管道、反衝洗水過濾器、噴嘴、收集槽、排汙管組成。 |
|
⑤ 控製係統
設備采用PLC自動控製係統。PLC控製係統安裝在電氣控製櫃內，可與廠內中控室聯網通訊。 |
設備優勢
"質量"是基本的要求。在每一次的實踐中，麵對不同的水質，根據不同的處理難點，小黄鸭下载黄色開發出適用於不同進水的濾網，改良了設備的細節結構，致力於“出水達標”、“客戶易用”兩大目標，並不斷挑戰長保養周期，降低客戶的使用成本。

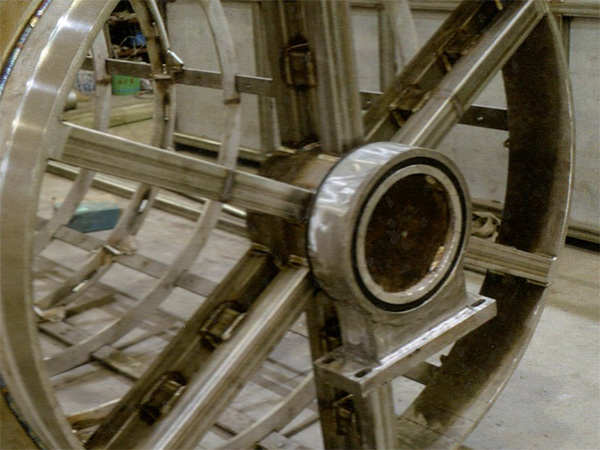

1. 進水端的無油潤滑軸承。工作過程中固體潤滑劑損失量少，可進行自我補充，承載力度大，配合水冷係統，徹底解決燒瓦。
|

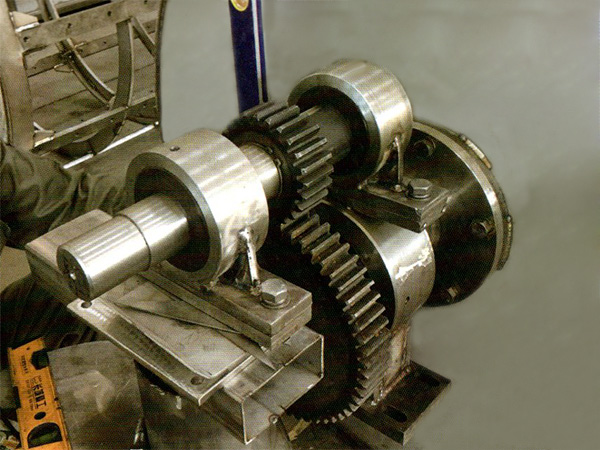

2. 出水端的齒輪組傳動結構。沒有了鏈條傳動不平穩的問題，且保養周期長。
|

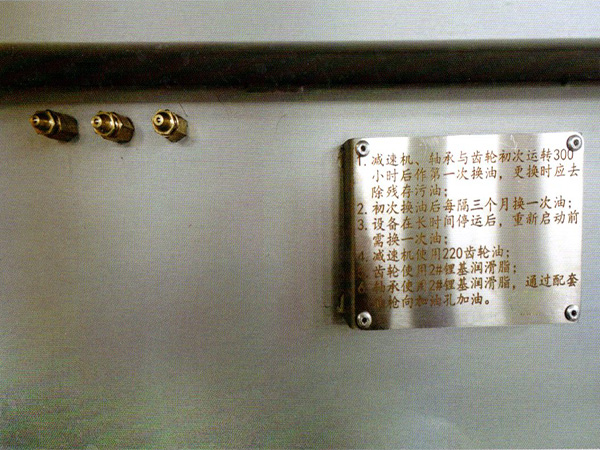

3. 出水端的軸承加油結構。外部加油結構，無需操作員進入機倉內部，降低保養難度，提高用戶易用性。
|

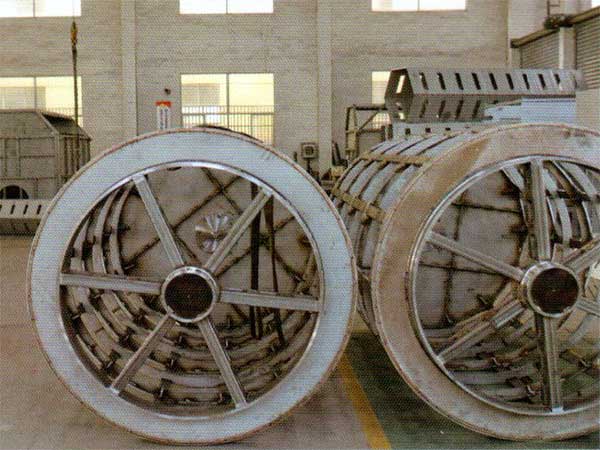

4. 雙端同心，經過精密的同軸度加工並進行反複動平衡糾正的轉鼓。旨在預防市麵上常見的多年運行後轉鼓變形的問題。
|
|||
5. 基於豐富的現場經驗，不同精度的濾網。同時達到了“精度高"、"壽命長"以及"處理量不衰減”三個濾網核心指標。
|
6. 外主內輔的反衝洗噴嘴係統。即使麵對加藥量過大或SS過高的進水，也能穩定運行，拓闊了設備的進水水質範圍，延長了濾網的保養周期。
|
7. 人性化的電控邏輯。基於現場經驗，小黄鸭下载黄色增加了一些人性化設置，比如可設置進水倉液位計與旁通電磁閥聯動，當進水倉液麵過高即表示濾網通量衰減，此時自動打開旁通閥，降低濾網損壞的風險。
|
||||
售中與售後服務
根據用戶現場的情況與特點量身定製
|
為出廠的每台設備建立《保養記錄》, 每季度電話回訪
|
核心技術
我國現行的GB18918-2002《城鎮汙水處理廠汙染物排放標準》，對城鎮汙水廠出水水質設定了三級標準，其中一級標準分為A標準和B標準。
《“十二五”全國城鎮汙水處理及再生利用設施建設規劃》提出，“十二五”期間，全國城鎮汙水處理及再生利用設施建設規劃投資近4300億元。大部分汙水處理廠都要進行工藝改造，由一級B提高到一級A。
| 型號 | 基本控製項目 | 一級標準 | 二級標準 | 三級標準 | ||
| A標準 | B標準 | |||||
| 1 | 化學需氧量（COD） | 50 | 60 | 100 | 120 | |
| 2 | 生化需氧量（BOD5） | 10 | 20 | 30 | 60 | |
| 3 | 懸浮物（SS） | 10 | 20 | 30 | 50 | |
| 4 | 動植物油 | 1 | 3 | 5 | 20 | |
| 5 | 石油類 | 1 | 3 | 5 | 15 | |
| 6 | 陰離子表麵活性劑 | 0.5 | 1 | 2 | 5 | |
| 7 | 總氮（以N計） | 15 | 20 | — | — | |
| 8 | 氨氨（以N計） | 5（8） | 8（15） | 25（30） | — | |
| 9 |
總磷 （以P計） |
05年12月31日前建設的 | 1 | 1.5 | 3 | 5 |
| 06年1月1日起建設的 | 0.5 | 1 | 3 | 5 | ||
| 10 | 色度（稀釋倍數） | 30 | 30 | 40 | 50 | |
| 11 | PH值 | 6～9 | ||||
| 12 | 糞大腸菌群數/（個/L） | 103 | 104 | 104 | — | |

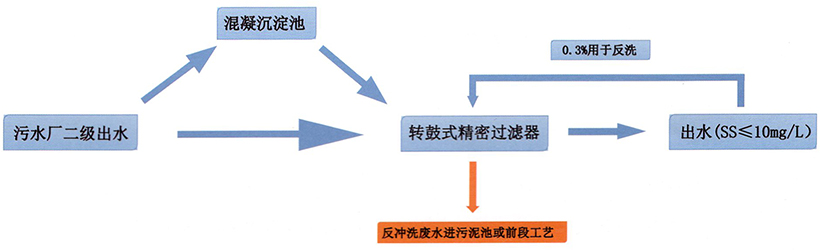

從表格數據可以看到，一級B提高到一級A，SS的高允許排放濃度從20mg/L降低到了10mg/L。這是轉鼓式精密過濾器所應對的主要領域。
根據小黄鸭下载黄色對市政汙水的經驗，市政汙水尾水中的SS普遍呈現出“數量多”、“粒徑小”兩個特點，這就對濾網的過濾精度提出了要求，需要小的孔徑。
孔徑小隻能保證攔截率，在後期運行中還要做到壽命長久（強度要求）與通量不衰減（易於反衝洗）。
孔徑小隻能保證攔截率，在後期運行中還要做到壽命長久（強度要求）與通量不衰減（易於反衝洗）。

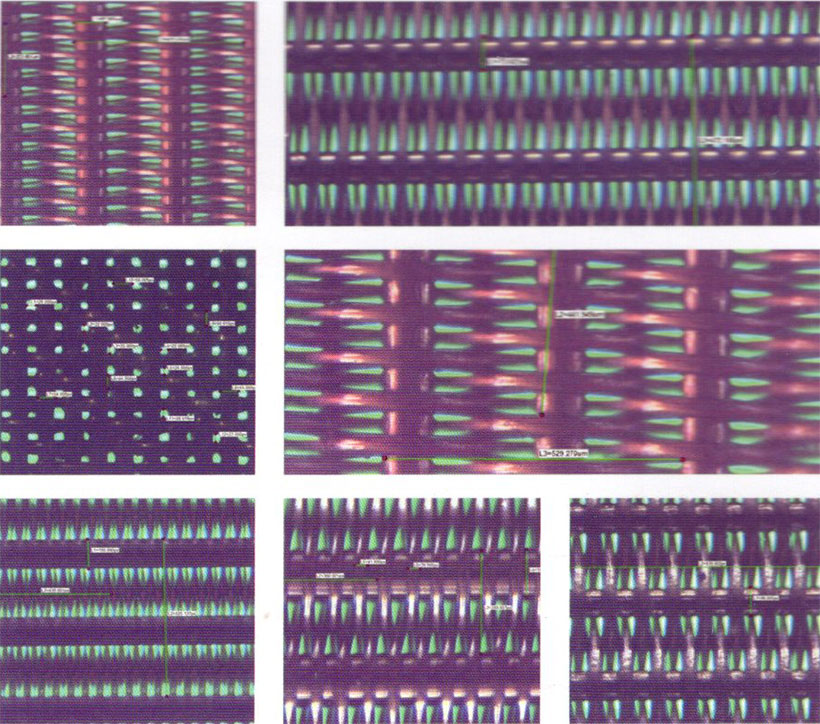

濾網的顯微圖
|

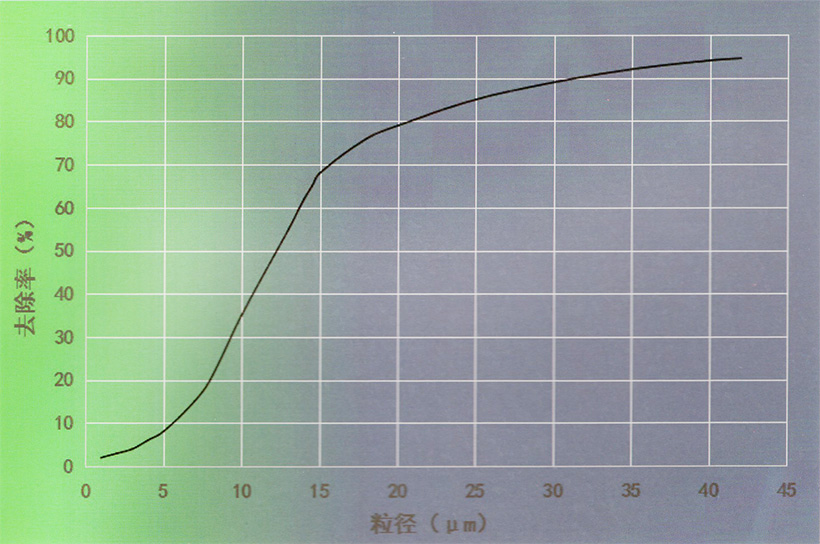

該網對應的SS粒徑與去除率的關係
|
我公司用於市政汙水提標的濾網，孔徑為26μm，網厚0.15mm，每平方英寸重0.26g，有效麵積29%，性能參數好，可以大程度地確保攔截率與運行品質。
選型參數表
| 型號 | HWL-3000 | HWL-5000 | HWL-10000 | HWL-15000 | HWL-20000 | HWL-25000 | HWL-30000 |
| 處理量（m3/d） | 3000 | 5000 | 10000 | 15000 | 20000 | 25000 | 30000 |
| 外型尺寸（mm） |
2900×1220 ×1470 |
2900×1600 ×2060 |
3800×1600 ×2220 |
4700×1600 ×2220 |
5600×1600 ×2220 |
5600×1760 ×2500 |
6500×1760 ×2500 |
| 濾網麵積（m2） | 1.5 | 2.5 | 5 | 7.5 | 10 | 12 | 15 |
| 出水口徑 | DN200 | DN300 | DN500 | DN500 | DN600 | DN700 | DN700 |
| 減速電機功率（KW） | 0.55 | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 | 1.5 |
| 反洗泵功率（KW） | 1.1 | 1.1 | 2.2 | 3 | 4 | 4 | 5.5 |
| 反衝洗耗水量（m3/d） | 20 | 20 | 40 | 60 | 80 | 80 | 100 |
| 反衝洗壓力（bar） | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 |
應用領域
市政汙水提標、循環冷卻水旁濾、中水回用、河道治理、水產養殖。
市政汙水提標、循環冷卻水旁濾、中水回用、河道治理、水產養殖。
